Thiết kế kết cấu bao bì & Dieline là gì? Quy trình chuẩn

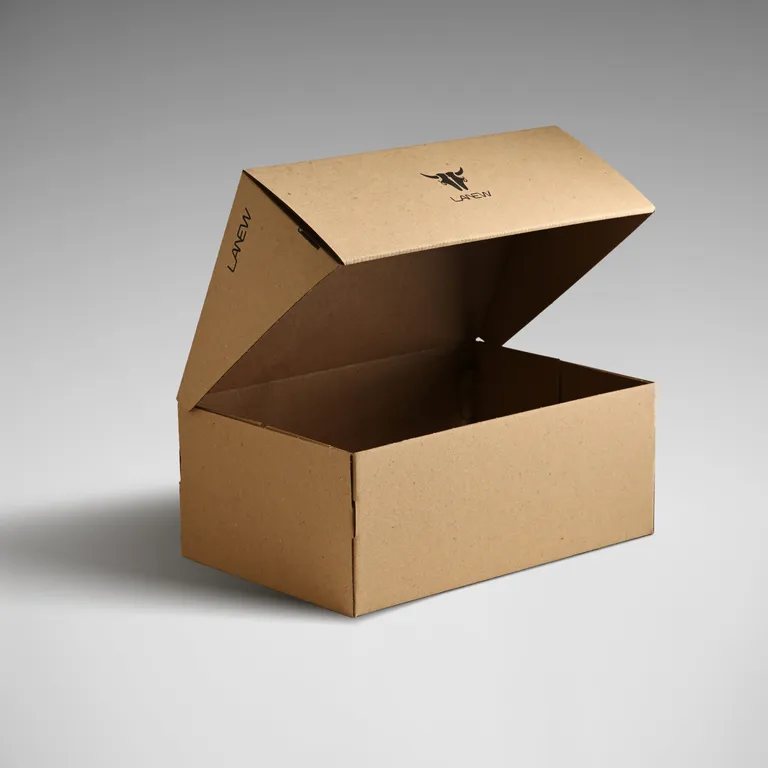

Một chiếc hộp đẹp nhưng đóng hàng vào thì lỏng lẻo, hoặc in lên thì lệch khung — gần như luôn bắt nguồn từ khâu thiết kế kết cấu chưa chuẩn. Trước khi bàn tới màu sắc hay logo, bao bì cần một bản kết cấu đúng và một dieline chính xác. Bài này giải thích hai khái niệm đó và quy trình để có một mẫu hộp vừa bền vừa tiết kiệm.

Thiết kế kết cấu vs thiết kế đồ họa

Đây là hai phần việc khác nhau, thường bị gộp làm một và đó là lý do nhiều mẫu hộp gặp lỗi.

• Thiết kế kết cấu (structural design) trả lời câu hỏi: hộp có hình khối thế nào, vừa hàng không, chịu được lực gì? Nó quyết định kiểu hộp, kích thước lòng trong (Dài × Rộng × Cao), loại sóng và định lượng giấy, vị trí đường cấn nếp và cách dán.
• Thiết kế đồ họa (graphic design) trả lời câu hỏi: hộp trông thế nào? Nó lo logo, màu thương hiệu, thông tin sản phẩm, mã vạch và các ký hiệu vận chuyển in trên bề mặt.

Để dễ so sánh, bảng dưới tóm tắt khác biệt giữa hai phần việc này:

Thứ tự đúng là kết cấu trước, đồ họa sau. Khi kết cấu đã chốt, ta mới biết chính xác mỗi mặt hộp rộng bao nhiêu để dàn trang đồ họa cho khít. Làm ngược lại — vẽ đẹp rồi mới ép vào hộp — gần như chắc chắn phải sửa.

Dieline là gì?

Dieline (bản trải phẳng, còn gọi là bản dao) là bản vẽ kỹ thuật thể hiện toàn bộ chiếc hộp khi được trải phẳng ra mặt giấy, trước khi gấp thành hình. Trên một dieline chuẩn có bốn nhóm thông tin, thường phân biệt bằng màu nét:

• Đường cắt (cut line) — viền ngoài và các khe cắt rời, nơi dao bế cắt đứt giấy.
• Đường cấn nếp (crease/fold line) — nơi giấy được ép lõm để gấp gọn mà không gãy sóng.
• Vùng dán keo (glue tab) — phần mép để dán hoặc ghim khép hộp.
• Vùng in (print/safe area) — khu vực đặt đồ họa, chừa lề an toàn tránh tràn ra mép cắt.

Hiểu đơn giản: dieline là bản gốc kỹ thuật để nhà máy chế tạo khuôn bế và để bộ phận in căn file đúng vị trí. Sai dieline thì hộp gập lên sẽ lệch kích thước, hình in chạy ra ngoài hoặc đường nếp gãy sai chỗ. Với hộp bế định hình và hộp in offset, dieline càng phải chuẩn vì sai số bế rất nhỏ.

Kiểu hộp ảnh hưởng tới dieline

Mỗi kiểu hộp có một dạng trải phẳng riêng:

• RSC nắp gài (FEFCO 0201) — kiểu thùng phổ thông nhất, bốn nắp gập vào nhau, dieline gọn và ít hao giấy.
• Nắp rời / telescope (FEFCO 0300) — nắp và thân là hai mảnh chụp vào nhau, chịu nén tốt.
• Âm dương — nắp dương chụp lên đáy âm, thường dùng cho hộp quà, hộp sản phẩm cao cấp.
• Hộp bế định hình, hộp có vách ngăn / khay — dieline phức tạp hơn, cần bố trí thêm các chi tiết gài, khóa hoặc vách ngăn carton để định vị sản phẩm.

Quy trình thiết kế kết cấu 7 bước

Tại Minh Phúc, một mẫu kết cấu đi qua các bước sau:

1. Tiếp nhận yêu cầu — lấy sản phẩm mẫu hoặc kích thước sản phẩm, trọng lượng, cách xếp chồng, điều kiện vận chuyển và lưu kho.
2. Chọn kiểu hộp — căn cứ công năng (đóng gói chuyển hàng, trưng bày, xuất khẩu) để chọn RSC, nắp rời, âm dương hay bế định hình.
3. Tối ưu kích thước lòng trong (D × R × C) — đo sản phẩm và cộng dung sai vừa đủ để hàng nằm gọn mà vẫn dễ đóng.
4. Chọn sóng và định lượng giấy — với hàng nhẹ, in nhiều thì ưu tiên kết cấu in đẹp; hàng nặng, xếp chồng cao thì tăng định lượng và chọn tổ hợp sóng phù hợp.
5. Dựng dieline — vẽ bản trải phẳng với đầy đủ đường cắt, cấn nếp, vùng dán keo và vùng in.
6. Làm mẫu và duyệt — cắt mẫu thật, kiểm tra hộp gập đúng chưa, hàng vào có vừa không, in thử nếu cần, rồi để khách duyệt.
7. Chuyển sản xuất — chốt dieline, mở khuôn bế và chạy số lượng theo đơn.

Bước làm mẫu (làm hàng mẫu nhanh) là chốt chặn quan trọng: sửa một bản mẫu rẻ hơn rất nhiều so với sửa cả lô đã bế và in.

Chọn sóng theo công năng

Phần kết cấu gắn chặt với lựa chọn sóng. Tham khảo nhanh:

• Sóng B (~2.5–3.2mm) chống bẹp, mặt phẳng nên in đẹp hơn — hợp hộp trưng bày.
• Sóng C (~3.5–4.0mm) đa dụng, chịu nén tốt — phổ biến cho thùng chuyển hàng.
• Sóng A (~4.5–5.0mm) đệm va đập tốt nhất.
• Tổ hợp sóng đôi 5 lớp như BC (chịu nén + chống bẹp) hay BE (in đẹp + cứng) cho hàng nặng hơn.

Minh Phúc sản xuất thùng 3 lớp và 5 lớp; với tải trọng rất lớn, đội kỹ thuật sẽ tư vấn kết cấu 5 lớp định lượng cao hoặc tổ hợp sóng BC, BA theo yêu cầu. Chi tiết về sóng, xem các loại sóng carton A B C E.

Vì sao tối ưu kích thước giúp giảm hao giấy & chống xê dịch

Đây là điểm dễ bị xem nhẹ nhưng tác động lớn tới chi phí và chất lượng.

• Chống xê dịch — lòng trong khít với sản phẩm thì hàng không trượt, không va đập trong vận chuyển, giảm vỡ hỏng. Lòng trong rộng quá phải bù vật liệu chèn lót, vừa tốn vừa không an toàn bằng.
• Giảm hao giấy — một dieline gọn xếp được nhiều bản trên cùng một tấm giấy khổ lớn, giảm phần giấy thừa bỏ đi. Đôi khi chỉ cần điều chỉnh vài milimet là tăng được số hộp trên mỗi tấm.
• Tối ưu xếp container — kích thước ngoài hợp lý giúp xếp được nhiều thùng hơn trong cùng thể tích, kéo chi phí logistics xuống. Bạn có thể ước lượng bằng cách tính số khối CBM và tham khảo cách tính số thùng trong container.

Về độ bền, mọi con số BCT, ECT chỉ là tham khảo ở bước thiết kế. Độ bền thật phải do phòng quản lý chất lượng đo trên mẫu (đo BCT, ECT, RCT, độ bục, Cobb). Cần ước tính nhanh tải trọng xếp chồng, bạn có thể dùng công cụ tính BCT, nhưng kết quả vẫn cần xác nhận bằng đo mẫu.

Cần một mẫu kết cấu chuẩn?

Nếu bạn đang có sản phẩm mới và chưa biết nên dùng kiểu hộp nào, kích thước lòng trong bao nhiêu hay sóng gì, hãy để đội kỹ thuật Minh Phúc dựng kết cấu và dieline cho bạn. Tham khảo dịch vụ thiết kế bao bì và thùng carton theo yêu cầu, hoặc tra nhanh khái niệm trong từ điển bao bì. Gửi mẫu hàng và yêu cầu qua trang báo giá để nhận đề xuất kết cấu kèm quy cách phù hợp.
